NUT RUNNER

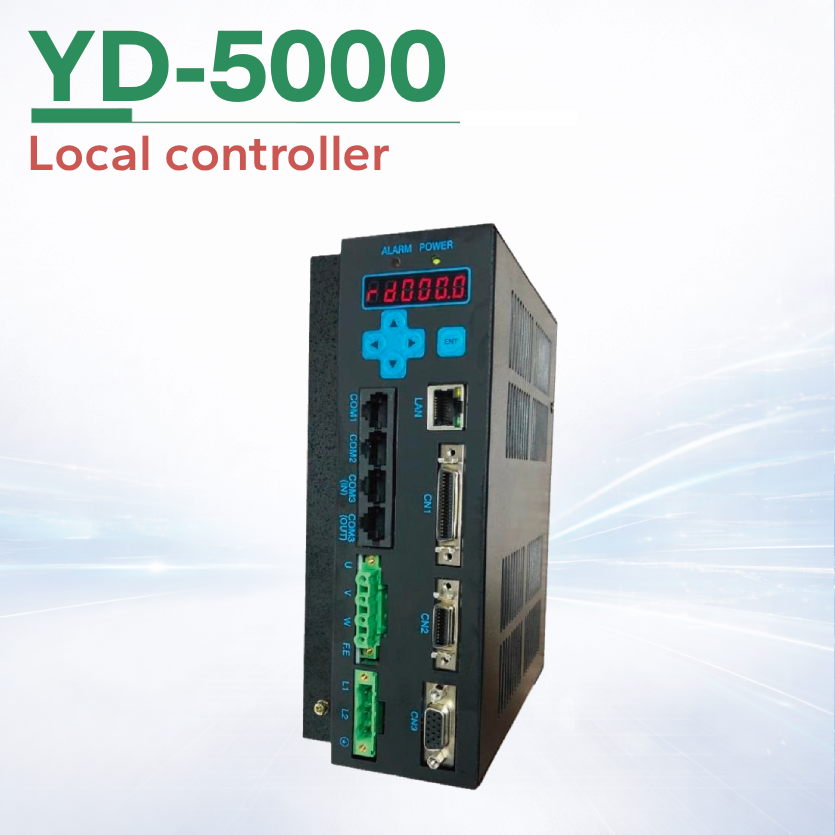

YD-5000DE 전원 : AC220V
로컬 컨트롤러
Feature
- 드라이브 통합형 컨트롤러
- 마스터/로컬 선택 운전 기능
- 풍부한 입출력 접점 제공
- 사용편의의 다양한 네트워크 인터페이스 장치 지원
- YD-5000DC : 구형 표준 컨트롤러 [단종]
- YD-5000DE : 이더넷 통신포트 포함 컨트롤러
너트런너 통합형 컨트롤러는 마스터와 로컬로 선택 운전이 가능합니다.
31개 채널 프로그램과 풍부한 입출력 접점을 제공하며, 다양한 네트워크 인터페이스 장치 지원으로 사용이 편리합니다.
| SPECIFICATIONS | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 항목 | 형명 | YD-5010DE | YD-5140DE | YD-5100DE | ||||||||||||||||
| 입력전원 | 단상 AC200~230V ±10V, 50.60Hz | ||||||||||||||||||
| 적용모터 | 3상 정현파 PWM 구동형 AC 서보모터 | ||||||||||||||||||
| 검출기 형식 | Incremental 라인드라이브 1024~10000 P/R | ||||||||||||||||||
| 성능 | 제어입력 | 16점 (Photo Coupler Isolation DC 24V) | |||||||||||||||||
| 제어출력 | 16점 (Photo Coupler Isolation DC 24V) | ||||||||||||||||||
| 프로그램 채널수 | 최대 31채널 | ||||||||||||||||||
| 접속국수 | 최대 31국 | ||||||||||||||||||
| 통신기능 | COM1 | RS-232 통신 PORT (Loader/Display Unit 공용 사용) | |||||||||||||||||
| COM2 | RS-485 또는 RS-422 통신 PORT | ||||||||||||||||||
| ETHERNET | TCP/IP | ||||||||||||||||||
| 회생제동 | 기본내장 | ||||||||||||||||||
| 표시기능 | 7세그먼트(6자리) 내장, POWER & ALARM Lamp | ||||||||||||||||||
| 온도 | 0~50℃ | ||||||||||||||||||
| 사용환경 | 습도 | 90% 이하 (결로가 없는 곳) | |||||||||||||||||
| 환경 | 실내, 부식성, 인화성 가스 또는 액체가 없는 곳 도전성 분진이 없는 곳 | ||||||||||||||||||
| Tool Unit & Drive Unit table | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Tool Unit Form | Driver Unit Form | Weight (kgf) | ||||||||||||
| STNR-01KM-DT | YD-5010DE | 0.8 | ||||||||||||
| STNR-02KM-DT | ||||||||||||||
| STNR-03KM-DT | ||||||||||||||
| STNR-04KM-DT | ||||||||||||||
| STNR-06KM-DT | YD-5040DE YD-5140DE |
0.8 | ||||||||||||
| STNR-08KM-DT | ||||||||||||||
| STNR-013KM-DT | ||||||||||||||
| STNR-020KM-DT | ||||||||||||||
| STNR-030KM-DT | YD-5100DE | 1.3 | ||||||||||||
| STNR-040KM-DT | ||||||||||||||
| STNR-060KM-DT | ||||||||||||||
| Remark : The same Print Unit Form as STNR type and STNRS type. | ||||||||||||||
※ 2023년도 6월 이후 06~08KM : YD-5140DE로 변경됨.
